Pentru ce este folosită o mașină EDM cu sârmă?

Ce face o mașină EDM cu sârmă și de ce contează în producția modernă

A mașină EDM cu sârmă (mașină de prelucrare cu descărcare electrică a sârmei) taie materiale conductoare electric prin generarea de scântei electrice controlate între un electrod de sârmă subțire, în mișcare continuă și piesa de prelucrat, erodând materialul de-a lungul unui traseu programat fără contact mecanic direct. Acest lucru îl face procesul de bază pentru tăierea oțelului de scule întărit, carbură și alte metale greu de prelucrat în matrițe precise, poanson, matrițe și piese de profil complexe pe care frezarea sau strunjirea convențională se chinuie să le producă.

Deoarece sârma de tăiere nu apasă fizic niciodată pe piesa de prelucrat, prelucrarea prin electroeroziune cu sârmă introduce foarte puțină solicitare mecanică, motiv pentru care rămâne un proces preferat pentru finisarea componentelor întărite după tratamentul termic. Tehnologia acoperă mai multe categorii de mașini - electroerozare cu sârmă de mare viteză, electroeroziune cu sârmă de viteză medie și electroerozare cu sârmă cu conicitate mare - fiecare potrivită pentru diferite cerințe de precizie, viteză și unghi conic. Înțelegerea acestor diferențe ajută magazinele de fabricație, producătorii de scule și cumpărătorii OEM să aleagă corect Mașină de tăiat sârmă CNC configurație pentru nevoile lor de producție.

Acest articol prezintă tipurile obișnuite de mașini, principiile lor de lucru, scenariile tipice de aplicație, caracteristicile comparative de performanță, practicile de întreținere și spre ce se îndreaptă industria, oferind managerilor de unelte și echipelor de achiziții o referință practică pentru evaluare. echipamente EDM cu fir opțiuni.

Element cheie: EDM cu sârmă îndepărtează materialul dur, conductiv, mai degrabă prin eroziunea prin scânteie decât prin forța de tăiere, ceea ce o face metoda standard pentru matrițe de precizie, matrițe și componente de scule călite.

Tipuri comune de mașini EDM cu sârmă și caracteristicile lor

Mașinile EDM tăiate cu sârmă sunt, în general, grupate după viteza de deplasare a sârmei și designul structural, iar fiecare categorie deservește un segment distinct al producției de scule și matrițe și piese de precizie.

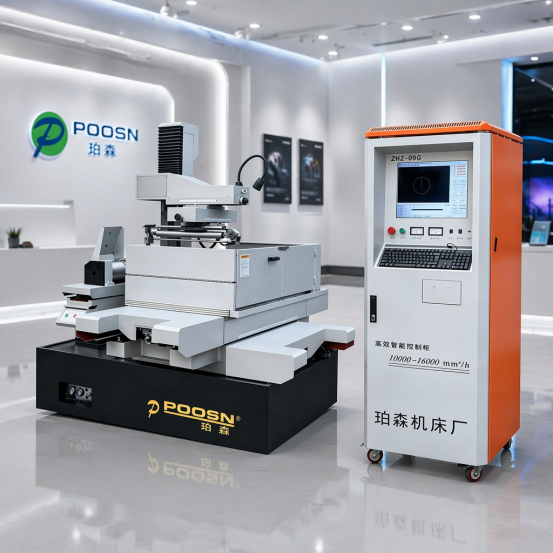

Mașini EDM cu sârmă de mare viteză utilizați un fir de molibden alternativ care se deplasează înainte și înapoi și este reutilizat de mai multe ori înainte de înlocuire, oferind un echilibru practic între eficiența prelucrării și economie de operare pentru lucrările generale de fabricare a matrițelor.

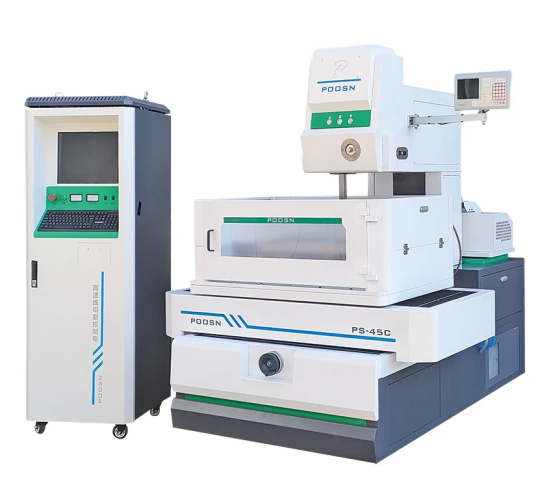

Mașini EDM cu sârmă de viteză medie adăugați perfecționări, cum ar fi surse de alimentare cu impulsuri îmbunătățite, controlul tensiunii firelor în buclă închisă și strategii de tăiere multiplă, care produc de obicei un finisaj mai fin al suprafeței și o consistență dimensională mai strânsă decât modelele de bază de mare viteză.

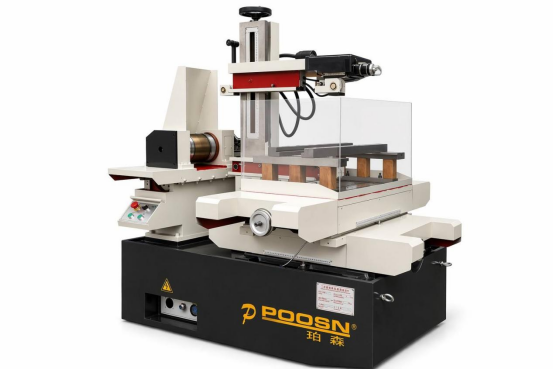

Mașini EDM cu sârmă conică mare sunt construite cu cursă superioară extinsă a ghidajului de sârmă și mecanisme de ghidare specializate, astfel încât să poată tăia profile cu unghiuri abrupte, ceea ce este esențial pentru matrițe de ștanțare, matrițe de extrudare și piese care necesită unghiuri de tragere.

Factori de selecție tipici în funcție de categoria de mașini

Recomandări cheie: Alegerea între mașinile EDM cu sârmă conică de mare viteză, viteză medie și cu conic mare depinde în primul rând de finisajul necesar al suprafeței, toleranța dimensională și dacă geometria piesei include unghiuri de conicitate abrupte.

Principiul de lucru și structura de bază a mașinii

Un sistem EDM cu sârmă funcționează prin alimentarea unui fir metalic subțire - de obicei molibden pentru mașinile de mare viteză și viteză medie, sau alamă pentru sistemele de viteză mică - în mod continuu prin zona de tăiere, în timp ce o sursă de alimentare cu curent continuu pulsat generează o serie rapidă de descărcări electrice între fir și piesa de prelucrat. Fiecare descărcare vaporizează o cantitate microscopică de material de pe suprafața piesei de prelucrat, iar fluidul dielectric (de obicei apă deionizată) îndepărtează particulele erodate în timp ce răcește firul și piesa de prelucrat. Sistemul de control CNC deplasează masa de lucru de-a lungul coordonatelor X-Y programate, iar pe mașinile cu capacitate de tăiere conică, ghidajul superior al firului se poate deplasa, de asemenea, independent pentru a crea tăieturi unghiulare. Deoarece nu există o forță mecanică directă între sârmă și piesă, componentele cu pereți subțiri și delicate pot fi tăiate fără deformare.

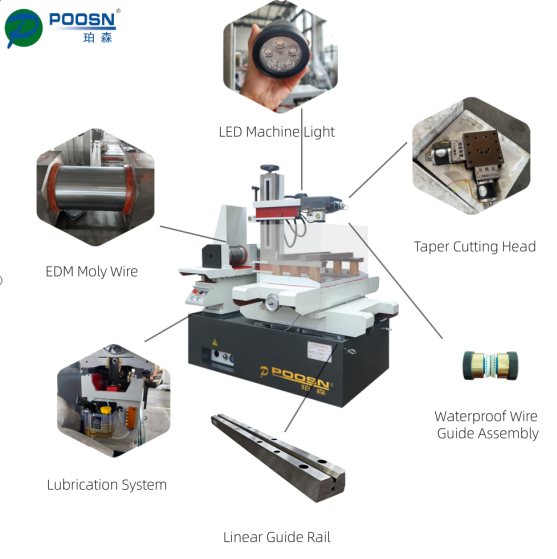

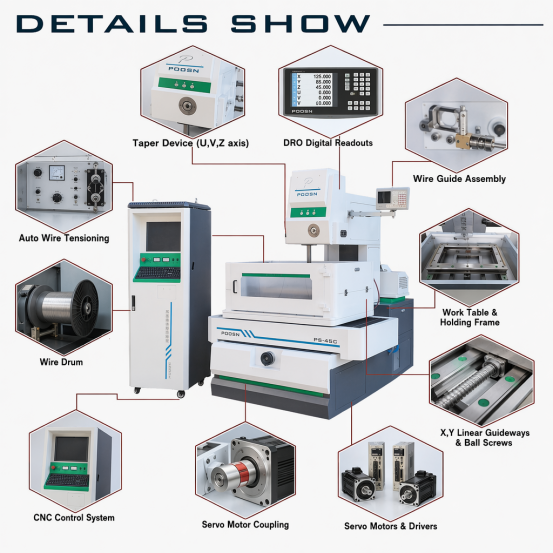

Principalele grupe funcționale ale unei mașini EDM tipice tăiate cu sârmă includ sistemul de alimentare și de preluare a sârmei, ansamblurile superioare și inferioare de ghidare a sârmei, masa de lucru și sistemul de antrenare a axelor, sistemul de circulație și filtrare a fluidului dielectric și dulapul de control CNC. Diagrama de mai jos ilustrează modul în care aceste componente sunt aranjate pe un cadru standard al mașinii.

În practică, bobina de sârmă alimentează sârmă proaspătă sau recondiționată către ghidajul superior, care poziționează firul exact deasupra piesei de prelucrat înainte de a trece în jos prin tăietură și se întoarce la ghidajul inferior și bobina de preluare. Masa de lucru, antrenată de servomotoare de-a lungul axelor X și Y, mișcă piesa de prelucrat prinsă în raport cu traseul fix al firului în conformitate cu geometria piesei programată. Fluidul dielectric este pompat continuu prin golul de tăiere și filtrat pentru a îndepărta resturile erodate, ceea ce menține condițiile de descărcare stabile și ajută la menținerea unei calități consistente a tăierii pe parcursul unui ciclu lung de producție.

Recomandări cheie: Precizia de tăiere a unei mașini EDM cu sârmă depinde de performanța coordonată a sistemelor sale de alimentare, ghidare, antrenare pe axă și filtrare dielectrică care lucrează împreună, nu numai pe o singură componentă.

Scenarii de aplicare și considerații de selecție

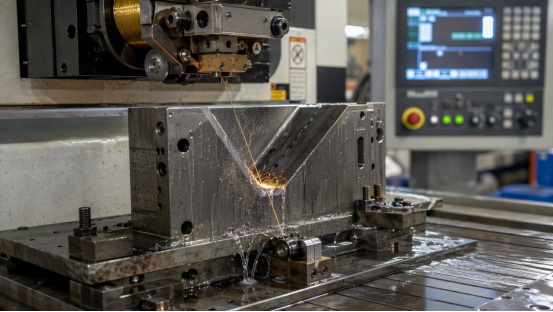

Mașinile EDM cu sârmă sunt utilizate într-o gamă largă de industrii, oriunde materialele conductoare întărite trebuie tăiate în forme precise fără a induce stres mecanic. Cea mai obișnuită aplicație rămâne fabricarea de scule și matrițe, în cazul în care EDM cu sârmă taie perforații, matrițe și cavitățile matriței din oțel pre-călit și semifabricate din carbură. Producătorii de dispozitive aerospațiale și medicale se bazează, de asemenea, pe electroeroziune cu sârmă pentru a produce componente mici, complexe din punct de vedere geometric, unde sunt necesare toleranțe strânse și margini fără bavuri. Furnizorii de automobile folosesc electroeroziune cu sârmă pentru producția de matrițe de ștanțare și pentru prototiparea componentelor înainte de a se angaja în procese de volum mai mare.

La evaluarea unui Vând mașină de tăiat cu sârmă EDM , cumpărătorii ar trebui să cântărească geometria pieselor (în special dacă sunt necesare unghiuri conice abrupte), duritatea și grosimea materialelor tăiate, finisarea necesară a suprafeței și cât de multă operațiune nesupravegheată sau automată se așteaptă să ruleze magazinul. Camerele de scule care produc în principal componente de matriță plate, cu pereți drepti, pot fi adesea bine deservite de o mașină EDM cu sârmă de mare viteză, în timp ce magazinele care deboară regulat matrițe de ștanțare cu unghiuri de tiraj beneficiază de o mașină dedicată cu conic mare.

Element cheie: Potrivirea tipului de mașină cu geometria piesei — în special cerințele unghiului conic și obiectivele de finisare a suprafeței — este punctul de plecare cel mai practic pentru selectarea echipamentului EDM cu sârmă.

Compararea vitezei de tăiere relativă între tipurile de mașini

Viteza de procesare este unul dintre primii factori pe care managerii sălii de scule îi întreabă atunci când compară echipamentele EDM cu sârmă, deoarece afectează în mod direct câte piese poate produce o mașină în timpul unei ferestre de producție. În loc să citați cifre precise care variază semnificativ în funcție de material, grosime, diametrul firului și setările de impuls, este mai util să privim poziționarea vitezei relative a fiecărei categorii de mașini pe baza intenției lor tipice de proiectare. Mașinile de electroeroziune cu sârmă de mare viteză sunt proiectate în primul rând pentru producția generală de tăiere cu matriță. Mașinile cu viteză medie comercializează o oarecare viteză brută pentru un control mai fin și treceri de finisare cu mai multe tăieturi. Mașinile cu conicitate mare sunt optimizate mai mult pentru capacitatea de tăiere în unghi decât pentru viteza liniară maximă. Graficul de mai jos prezintă această poziționare relativă ca un simplu indice ilustrativ, mai degrabă decât ca date de producție măsurate.

Această comparație orizontală este prezentată în mod intenționat ca un indice relativ, mai degrabă decât un set de numere exacte de producție, deoarece viteza reală de tăiere la orice mașină EDM cu sârmă depinde în mare măsură de grosimea piesei de prelucrat, duritatea materialului, diametrul firului, condițiile de spălare și parametrii specifici de puls selectați de operator. Ceea ce ilustrează graficul este accentul general de proiectare din spatele fiecărei categorii de mașini: mașinile EDM cu sârmă de mare viteză sunt de obicei specificate de magazinele în care debitul de tăiere la lucrul general cu matriță este prioritatea. Mașinile cu viteză medie sunt poziționate puțin mai jos pe o bază pură de viteză, deoarece o parte a intenției lor de proiectare este dedicată strategiilor de tăiere multiplă care îmbunătățesc finisarea suprafeței și precizia dimensională, mai degrabă decât maximizarea ratei de tăiere brută.

Mașinile cu conicitate mare se află cel mai jos pe acest indice relativ nu pentru că sunt mașini inferioare, ci pentru că designul lor mecanic - în special cursa de ghidare superioară extinsă necesară pentru a obține unghiuri conice abrupte - este optimizată pentru capacitatea de tăiere în unghi, mai degrabă decât pentru viteza maximă de tăiere a peretelui drept. Un magazin care are nevoie în principal de perforații plate și inserții de matriță simple va acorda prioritate, în general, unei configurații de mare viteză sau viteză medie, în timp ce un magazin care produce în mod regulat matrițe de ștanțare cu unghiuri de tiraj va aprecia capacitatea de conicitate față de câștigurile marginale de viteză. Citirea acestui grafic alături de desenele reale ale pieselor pe care le produce un magazin oferă o bază mult mai semnificativă pentru selecția mașinii decât viteza singură.

Recomandări cheie: Viteza de tăiere ar trebui să fie cântărită împreună cu cerințele de finisare a suprafeței și de conicitate, deoarece cea mai rapidă mașină pe hârtie nu este întotdeauna cea mai potrivită pentru piesele cu geometrie unghiulară.

Tendință în industrie: Adoptarea în creștere a filetării automate a firelor și a funcționării nesupravegheate

Una dintre tendințele mai clare discutate în industria EDM cu sârmă în ultimii ani este trecerea către sistemele automate de filetare a sârmei care pot reînfileta automat firul după o pauză, fără a fi necesar ca un operator să repornească manual tăierea. Această caracteristică contează deoarece rupturile neplanificate ale cablurilor obișnuiau să forțeze mașinile să stea inactiv până când cineva a intervenit, ceea ce a limitat cantitatea de producție nesupravegheată peste noapte sau în weekend un magazin ar putea rula în mod realist. Pe măsură ce filetarea automată a devenit mai fiabilă, mai multe săli de scule au reușit să prelungească durata de funcționare nesupravegheată, în special pentru lucrările de matriță cu mai multe cavități și programele de producție lungi. Graficul cu linii de mai jos ilustrează această traiectorie generală ca o tendință calitativă mai degrabă decât ca o statistică precisă a pieței.

Linia ascendentă din acest grafic reflectă un model general raportat pe scară largă în publicațiile comerciale și literatura producătorului: filetarea automată a firului a trecut de la o caracteristică premium găsită în principal pe mașinile de ultimă generație la ceva din ce în ce mai așteptat chiar și pe echipamentele EDM cu sârmă de gamă medie. Această progresie urmărește alături de îmbunătățiri mai ample ale senzorilor de detectare a ruperii firelor, sensibilitatea controlului servo și consistența filtrării fluidului dielectric, toate acestea reducând în primul rând frecvența ruperii firelor. Pe măsură ce au loc mai puține pauze, iar cele care se întâmplă sunt rezolvate automat, mașinile pot fi lăsate să funcționeze în schimburi nesupravegheate, cu mult mai puțin risc ca o tăietură blocată să stea inactiv ore întregi.

Pentru cabinetele de scule și atelierele de lucru, această tendință are implicații practice dincolo de confort. Timpul de funcționare nesupravegheat prelungit modifică modul în care sunt planificate programele de producție, permițând reduceri complexe și consumatoare de timp să fie începute la sfârșitul unei ture și lăsate să se termine peste noapte. De asemenea, transferă responsabilitățile operatorului către configurarea mașinii, programarea și verificarea calității, mai degrabă decât monitorizarea continuă în timpul tăierii în sine. Magazine care evaluează un nou mașină EDM cu sârmă tratează din ce în ce mai mult fiabilitatea filetării automate ca pe o caracteristică practică, de zi cu zi, mai degrabă decât ca un supliment opțional, în special pentru unitățile care rulează mai multe mașini cu personal limitat pe tură.

Recomandări cheie: Filetarea automată fiabilă a firului a devenit o așteptare practică de bază pentru magazinele care doresc să prelungească timpul de funcționare nesupravegheat al mașinii și să îmbunătățească flexibilitatea globală a programării producției.

Compararea atributelor mașinii cu o vizualizare radar

Deoarece selecția mașinii EDM cu sârmă implică de obicei echilibrarea mai multor atribute simultan, mai degrabă decât optimizarea pentru o singură măsurătoare, o comparație în stil radar poate ajuta la vizualizarea compromisurilor mai clar decât o singură listă clasată. Tabelul de mai jos compară mașinile EDM cu sârmă conică de mare viteză, viteză medie și cu conic mare în cinci atribute cântărite în mod obișnuit: precizia dimensională, calitatea finisării suprafeței, viteza de tăiere, capacitatea de tăiere conică și nivelul tipic de automatizare. Fiecare atribut este punctat pe o scară relativă simplă de la 1 la 5, care reflectă caracteristicile generale de proiectare, mai degrabă decât valorile specifice testate de la orice model de mașină. Această viziune este menită să sprijine luarea deciziilor direcționale, nu să înlocuiască o revizuire detaliată a specificațiilor tehnice.

Formele suprapuse din această comparație cu radar arată de ce nicio categorie de electroerozare cu sârmă nu poate fi etichetată universal mai bine decât celelalte; fiecare formă se întinde mai departe de-a lungul axelor care reflectă scopul său principal de proiectare. Profilul cu viteză medie se extinde cel mai mult către precizie și finisarea suprafeței, în concordanță cu rolul său de categorie cel mai frecvent aleasă pentru trecerile de finisare pe matrițe și matrițe de precizie. Profilul conic mare trage cel mai mult spre axa capacității conice, reflectând intervalul de deplasare mecanică specializată încorporat în aceste mașini pentru tăierea în unghi. Profilul de mare viteză se află mai central, ceea ce reflectă rolul său de cal de muncă de uz general, mai degrabă decât o mașină specializată pentru orice atribut individual.

Citirea unei diagrame radar ca aceasta este cea mai utilă atunci când un magazin își listează propria ordine de prioritate pentru aceste cinci atribute înainte de a compara mașinile. O cameră de scule care produce inserții simple de matriță cu perete plat în volum mare poate cântări cel mai mult viteza de tăiere și nivelul de automatizare, făcând o configurație de mare viteză un punct de plecare rezonabil. Un atelier de matrițe de precizie care produce cavități cu toleranțe strânse de finisare a suprafeței va probabil ca precizia greutății și finisarea suprafeței să fie mai puternice, îndreptând către o configurație cu viteză medie. Un producător de matrițe de ștanțare care lucrează cu unghiuri de tiraj abrupte va acorda prioritate în mod natural capacității de conicitate peste celelalte atribute. Niciuna dintre acestea nu este reguli absolute, dar vizualizarea radar ajută la încadrarea conversației de compromis într-un mod structurat.

Recomandări cheie: Nicio categorie de mașini EDM cu sârmă nu domină pe fiecare atribut, astfel încât cumpărătorii obțin cea mai mare valoare dintr-o comparație radar atunci când clasează pentru prima dată care atribute contează cel mai mult pentru propriile piese.

Distribuția tipică a aplicațiilor în sectoare

Mașinile EDM cu sârmă deservesc o secțiune transversală destul de largă a industriilor de producție, deși lucrul cu scule și matrițe rămâne cel mai stabilit caz de utilizare cu o marjă largă. Graficul gogoși de mai jos prezintă o distribuție ilustrativă a zonelor comune de aplicare EDM cu sârmă bazată pe modele generale de utilizare a industriei, mai degrabă decât pe un sondaj măsurat specific. Este destinat să ofere cititorilor un context direcțional despre locul în care tehnologia EDM cu sârmă este utilizată cel mai mult, astfel încât echipele de achiziții și managerii sălii de instrumente să își poată compara propriul model de utilizare în raport cu o imagine generală a industriei.

Lucrările cu scule și matrițe, inclusiv matrițele de ștanțare, matrițele de extrudare și cavitățile matrițelor de injecție, ocupă cea mai mare pondere în această defalcare ilustrativă, care se aliniază cu originile EDM cu sârmă ca proces de prelucrare dezvoltat special pentru a tăia oțelul de scule întărit în mod precis și repetat. Aplicațiile aerospațiale reprezintă un segment secundar semnificativ, în mare parte pentru că capacitatea EDM de sârmă de a tăia profile complexe din aliaje de înaltă rezistență fără a induce distorsiuni termice se potrivește cerințelor de toleranță strânse comune în turbine și componente structurale. Producția de dispozitive medicale a devenit o aplicație de nișă notabilă, în special pentru piese mici și complicate, cum ar fi componentele instrumentelor chirurgicale, unde marginile fără bavuri și precizia dimensională sunt importante.

Cota rămasă, grupată ca aplicații auto și alte aplicații, include producția de matrițe de ștanțare pentru panouri de caroserie și suporturi, precum și lucrări generale de prototipare în diverse industrii. Această categorie mai largă tinde să fluctueze mai mult cu nivelurile generale de activitate de producție decât segmentele mai specializate de scule și matrițe și aerospațiale, deoarece cererea de prototipuri urmărește adesea ciclurile de dezvoltare a noilor produse. Magazinele care servesc în principal clienți din industria auto sau de prototipare generală pot descoperi că propriul mix de aplicații se înclină mai mult către acest segment decât distribuția ilustrativă prezentată aici, ceea ce este normal, având în vedere cât de variate pot fi bazele de clienți în diferite regiuni și clustere industriale.

Recomandări cheie: Fabricarea de scule și matrițe rămâne domeniul de aplicare de bază pentru tehnologia EDM cu sârmă, lucrul aerospațial și al dispozitivelor medicale formând segmente specializate semnificative.

Ghid de întreținere pentru performanță fiabilă pe termen lung

Întreținerea consecventă este ceea ce menține o mașină EDM cu sârmă să taie cu acuratețe de-a lungul anilor de utilizare în producție, iar cele mai multe dintre practicile de mai jos sunt recomandări standard găsite în documentația de service a producătorului și în cele mai bune practici din camera de scule, mai degrabă decât tehnici specializate unice pentru orice singur brand.

1. Inspectați și înlocuiți ghidajele de sârmă în mod regulat, deoarece ghidajele uzate afectează direct precizia de tăiere și pot introduce o lățime inconsecventă a tăieturii în timp.
2. Monitorizați rezistivitatea fluidului dielectric și performanța de filtrare, deoarece fluidul contaminat sau condiționat incorect reduce stabilitatea tăierii și poate accelera uzura componentelor.
3. Verificați periodic calibrarea tensiunii sârmei, deoarece tensiunea inconsecventă contribuie obișnuit la ruperea neplanificată a sârmei în timpul rulajelor lungi nesupravegheate.
4. Curățați și inspectați contactele de alimentare, care se uzează din cauza descărcării electrice continue și pot afecta consistența scânteilor dacă sunt lăsate neîntreținute.
5. Verificați acuratețea poziționării axei pe o bază programată, utilizând echipamente de măsurare adecvate, în special după orice lucrări semnificative de întreținere sau înlocuire a componentelor.
6. Păstrați mediul mașinii relativ stabil în temperatură, deoarece fluctuațiile termice pot influența repetabilitatea dimensională asupra lucrărilor de tăiere de precizie.

Integrarea acestor verificări într-un program de întreținere de rutină, mai degrabă decât soluționarea reactivă a problemelor, ajută la reducerea timpului neplanificat și susține calitatea consecventă a pieselor pe parcursul producției. Camerele de scule care documentează intervalele de întreținere și urmăresc ghidul cablului sau istoricul înlocuirii contactelor tind, de asemenea, să detecteze problemele care se dezvoltă mai devreme, înainte ca acestea să afecteze toleranțele pieselor finite.

Selectarea echipamentelor din a producător EDM cu sârmă cu un design rațional al produsului și practici consecvente de testare a calității joacă, de asemenea, un rol semnificativ în fiabilitatea pe termen lung. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, un producător specializat cu ani de experiență în cercetarea, dezvoltarea și producția de prelucrare cu descărcare electrică și echipamente speciale de procesare, aplică teste de precizie a poziționării fiecărei mașini-unelte înainte de a părăsi fabrica, care este un mod practic de lucru pentru producători pentru a susține o calitate constantă a producției pentru clienți pe durata de funcționare a echipamentului. Gama de produse a companiei cuprinde seriile PS-C și DK77-BC de mașini EDM de tăiat cu sârmă de viteză medie, seriile DK77-A și DK77-B de mașini EDM de tăiat cu sârmă de mare viteză și seria DK77-D de mașini EDM de tăiat cu sârmă cu viteză mare, cu produse vândute pe piețele interne din Asia de Sud, Asia de Est și Asia de Est, Asia de Est și pe piețele de export ale Europei.

Recomandări cheie: Întreținerea programată a ghidajelor de sârmă, filtrarea dielectrică și calibrarea tensiunii sârmei este esențială pentru menținerea performanței EDM cu sârmă precise și repetabile pe termen lung.
