Ghid pentru erodarea sârmei EDM: tipuri, principii de lucru și sfaturi de selecție

Înțelegerea eroziunii firului EDM: tipuri de miez și caracteristici cheie

Un erodator de sârmă aparține familiei mai largi de echipamente de prelucrare cu descărcare electrică, iar caracteristica sa definitorie este electrodul de sârmă în mișcare care nu intră niciodată în contact direct cu piesa de prelucrat. Deoarece materialul este îndepărtat prin scântei controlate, mai degrabă decât prin forța de tăiere mecanică, un erodator EDM cu sârmă poate prelucra oțel de scule întărit, carbură și alte materiale conductoare care altfel ar tocit sau sparge uneltele de tăiere convenționale. Acest proces fără contact face, de asemenea, prelucrarea prin eroziune a sârmei o alegere preferată pentru piesele cu pereți subțiri și profilele delicate în care tensiunea de strângere sau presiunea de tăiere ar provoca distorsiuni.

În termeni practici, erodatorii EDM cu sârmă sunt, în general, grupați în trei familii, pe baza vitezei de deplasare a firului și a capacității de geometrie de tăiere.

• Mașini EDM de tăiat cu sârmă de viteză medie reutilizați firul de molibden prin treceri repetate, echilibrând calitatea finisajului suprafeței cu o viteză rezonabilă de tăiere pentru sculele generale și lucrările cu matriță.
• Mașini EDM cu sârmă de mare viteză sunt optimizate pentru îndepărtarea mai rapidă a materialului pe profile bidimensionale simple, făcându-le comune la etajele de producție care necesită timpi de ciclu mai scurti.
• Mașini EDM cu sârmă conică mare adăugați cursă extinsă a axei și articulație mai largă a capului, astfel încât firul să poată tăia pereți înclinați, pe care configurațiile standard nu le pot atinge.

Selectarea dintre aceste categorii începe cu înțelegerea geometriei piesei, a toleranței dimensionale necesare și dacă lucrarea implică pereți drepti sau suprafețe înclinate. O cameră de scule care produce matrițe de ștanțare cu pereți verticali are nevoi diferite față de matrițele de extrudare de tăiere de atelier cu canale de curgere conice. Potrivirea tipului de erodator cu familia de piese la începutul planificării procesului evită reinstalările inutile și reduce deșeurile la lucrările complexe.

Cheie la pachet: alegerea categoriei corecte de erodator EDM cu sârmă înainte de programarea lucrării este cel mai mare factor în eficiența tăierii și acuratețea pieselor.

Cum funcționează un eroder de sârmă EDM: principiu și aspect structural

Principiul de funcționare al unui eroder EDM cu sârmă se concentrează pe eroziunea controlată prin scânteie între electrodul de sârmă și piesa de prelucrat conductivă, ambele scufundate sau spălate cu un fluid dielectric, cum ar fi apa deionizată. Un controler CNC conduce masa de lucru X-Y, iar pe mașinile cu capacitate de conicitate capul U-V, de asemenea, astfel încât firul urmează conturul programat, în timp ce mii de descărcări pe secundă erodează progresiv o tăietură puțin mai largă decât diametrul firului. Fluidul dielectric servește la trei scopuri simultan: răcește zona de tăiere, îndepărtează particulele erodate și ajută la stabilizarea fiecărei descărcări, astfel încât procesul să rămână constant de-a lungul întregului traseu de tăiere.

Ilustrația de mai jos arată principalele grupuri structurale găsite pe un eroder tipic EDM tăiat cu sârmă, prezentate într-un aspect tridimensional simplificat pentru claritate.

În acest aspect, firul este derulat din bobină, înfilat prin ghidajul superior, tras peste piesa de lucru ținută pe masa de lucru X-Y și colectat după trecerea prin ghidajul inferior, în timp ce panoul de control CNC coordonează mișcarea axei, parametrii de descărcare și presiunea de spălare în timp real. La erodatoarele EDM cu sârmă conică mare, capetele de ghidare superioare și inferioare se pot balansa fiecare independent, ceea ce lasă firul să se încline într-un unghi, mai degrabă decât să rămână perfect vertical, și acesta este ceea ce produce pereți tăiați în unghi sau conici în loc de pereți drepti. Feedback-ul servo ajustează continuu viteza de avans a mesei, astfel încât distanța dintre sârmă și piesa de prelucrat să rămână în intervalul îngust necesar pentru descărcări stabile, prevenind ruperea firului la tăieri adânci sau complicate.

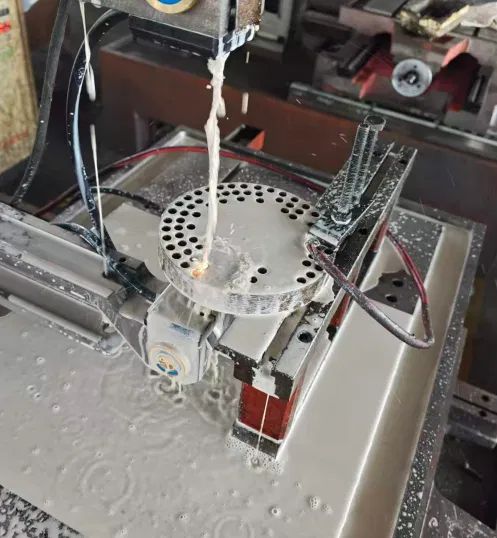

Fluidul dielectric care inundă zona de tăiere în timpul unei treceri active de eroziune a firului, menținând golul de descărcare spălat și răcit.

Cheie la pachet: Articularea independentă a capului de ghidare este caracteristica structurală care separă erodatorii EDM cu sârmă conică mare de mașinile standard de tăiat vertical.

Scenarii de aplicare și criterii de selecție

Erozitoarele EDM cu sârmă servesc atelierelor de scule și matrițe, producătorilor de matrițe, furnizorilor de componente aerospațiale, mașinilor de dispozitive medicale și producătorilor de matrițe de ștanțare, în mare parte pentru că aceste industrii lucrează în mod obișnuit cu aliaje întărite și necesită toleranțe dimensionale strânse pe care frezarea convențională nu le poate garanta întotdeauna. Un atelier de matrițe de ștanțare, de exemplu, se bazează pe o mașină EDM tăiată cu sârmă pentru a produce distanțe de ștanțare și matriță cu o precizie constantă și repetabilă pe perioade lungi de producție. Furnizorii aerospațiali și medicali preferă adesea prelucrarea prin eroziune a sârmei pentru caracteristici mici, complexe din punct de vedere geometric, unde acțiunea de tăiere fără contact evită inducerea tensiunii în secțiunile subțiri.

Compararea cazurilor de utilizare tipice una lângă alta

Atunci când evaluează ce categorie de erodator de sârmă se potrivește unei anumite linii de producție, cumpărătorii cântăresc în mod obișnuit patru factori: unghiul de conicitate maxim pe care îl solicită desenele piesei, gradul țintă de finisare a suprafeței, timpul de ciclu acceptabil pe piesă și intervalul de grosime a piesei de prelucrat pe care atelierul o prelucrează în mod regulat. Un magazin care amestecă atât lucrul cu pereți drepti, cât și cel conic se standardizează uneori pe un eroder EDM cu sârmă conică mare, astfel încât o singură platformă de mașină poate acoperi ambele tipuri de lucrări, reducând nevoia de mai multe mașini dedicate.

Cheie la pachet: Potrivirea capacității de conicitate, a cerințelor de finisare a suprafeței și a grosimii piesei la clasa de mașini previne reinstalarea costisitoare sau operațiunile secundare.

Comparație detaliată a seriei de mașini EDM cu sârmă

Înainte de a compara performanța vizual, vă ajută să înțelegeți ce separă aceste trei familii de mașini la nivel practic. Mașinile EDM de tăiere cu sârmă de viteză medie reutilizați firul în mai multe treceri, ceea ce acceptă tăieturi mai fine de finisare după trecerea brută inițială. Mașinile EDM cu sârmă de mare viteză alimentează sârmă de molibden într-o singură direcție continuă la viteze de deplasare mai mari, favorizând randamentul pe forme bidimensionale mai simple. Mașinile EDM cu sârmă conică mare adaugă capete de ghidare articulate și deplasare extinsă a axei, astfel încât pereții înclinați să poată fi produși fără prelucrare secundară. Graficul radar de mai jos plasează aceste trei familii una lângă alta pe patru criterii pe care cumpărătorii le evaluează cel mai adesea.

Poziționarea relativă ilustrativă a familiilor de mașini în funcție de patru criterii de prioritate pentru cumpărător (datele de laborator nu sunt măsurate).

Citind diagrama din exterior înăuntru, familia cu conicitate mare se extinde cel mai departe de-a lungul axei capacității conice, reflectând articulația capului de ghidare special concepută, în timp ce finisarea suprafeței și scorurile de precizie rămân comparabile cu familia de viteză medie, deoarece ambele folosesc o logică de finisare cu mai multe treceri similare. Familia de viteză mare se extinde cel mai departe de-a lungul axei vitezei de tăiere, dar se află mai aproape de centru în ceea ce privește capacitatea de conicitate, în concordanță cu accentul său de design pe profile bidimensionale simple și rapide, mai degrabă decât pe geometria unghiulară. Niciuna dintre cele trei familii nu domină fiecare axă deodată, tocmai de aceea magazinele selectează între ele în funcție de amestecul de piese pe care îl conduc de fapt, decât să presupună că o clasă de mașini este universal superioară. Un atelier care decupează în principal inserții de matriță cu pereți verticali obține, în general, o valoare mai practică din echilibrul vitezei și finisajului unei configurații cu viteză medie sau mare. Un magazin care produce în mod regulat matrițe de extrudare sau canale aerospațiale unghiulare beneficiază mai mult de rezistența axei conice a unei configurații cu conicitate mare, chiar dacă aceasta vine cu un ritm de operare diferit la lucrările cu pereți drepti. Calitatea finisajului suprafeței pe toate cele trei familii este, de asemenea, influențată în mare măsură de diametrul firului, numărul de treceri de finisare și starea fluidului dielectric, nu numai de familia de mașini. Precizia depinde, de asemenea, de calitatea controlului servo, de stabilitatea termică a patului mașinii și de cât de bine este menținută masa de lucru în timp. Datorită acestor variabile care interacționează, comparația cu radar ar trebui citită ca un punct de plecare pentru restrângerea categoriei de mașini, nu ca un substitut pentru revizuirea desenelor de piese specifice și a indicațiilor de toleranță ale mixului de lucrări dorit. Magazinele care procesează o sarcină de lucru cu adevărat mixtă constată uneori că standardizarea pe o platformă cu conic mare și pur și simplu rularea acesteia în modul de perete drept pentru lucrări fără conic, reduce numărul total de tipuri de mașini pe care trebuie să le întrețină și să le programeze.

Comparație de caracteristici la nivel de serie

Dincolo de unghiul de conicitate, magazinele care compară erodatoarele de sârmă cu conicitate mare cu configurațiile standard se uită adesea la cât de largă este intervalul conic la o anumită grosime a piesei de prelucrat, deoarece capacitatea se îngustează în general pe măsură ce materialul devine mai gros. Diagrama cu bare orizontale de mai jos ilustrează această poziționare relativă la nivel conceptual, arătând modul în care capacitatea intervalului de conicitate se lărgește de obicei trecând de la configurațiile cu viteză medie la platformele dedicate cu conicitate mare. Acesta este prezentat ca un model de referință general al industriei, mai degrabă decât o specificație pentru orice model de mașină unică. Cumpărătorii ar trebui să confirme întotdeauna intervalul de conicitate exactă și limitele de grosime față de fișa de specificații publicată a unei anumite mașini înainte de a finaliza o decizie de cumpărare. Chiar și așa, ordinea relativă afișată aici reflectă un model consistent pe piața erodatoarelor EDM cu sârmă.

Comparație conceptuală a capacității intervalului de conicitate relativă între categoriile de erodare EDM cu sârmă (exemplificativ, nu o specificație de produs).

Cheie la pachet: erodatorii EDM cu fir conic extind cel mai mult intervalul de conicitate utilizabilă, dar alegerea corectă depinde încă de amestecul de piese pe care îl administrează un magazin.

Direcția industriei: Adoptarea automatizării în operațiunile EDM cu fir

Pe lângă selecția categoriei de mașini, magazinele cântăresc din ce în ce mai mult cât de multă automatizare suportă o platformă de erodare EDM cu sârmă, deoarece timpul de rulare nesupravegheat afectează direct randamentul general al magazinului. Automatizarea mașinilor EDM moderne de tăiat cu sârmă poate include filetarea automată a firului după o pauză, rutine programabile de finisare cu mai multe treceri și monitorizarea de la distanță a lucrărilor. Aceste caracteristici reduc cantitatea de intervenție a operatorului necesară în timpul unei ture și permit unui singur tehnician să supravegheze mai multe mașini care funcționează simultan. Graficul cu linii de mai jos schițează un model general, ilustrativ, a modului în care adoptarea caracteristicilor legate de automatizare a evoluat în sectorul echipamentelor EDM cu fir în aproximativ ultimul deceniu. Este prezentată mai degrabă ca o tendință conceptuală decât ca o statistică măsurată specifică din orice sursă unică.

Tendință conceptuală, ilustrativă de adoptare a caracteristicilor legate de automatizare pe platformele de erodare EDM cu sârmă de-a lungul timpului.

Panta ascendentă prezentată aici reflectă mai degrabă o direcție generală decât o cifră precisă a industriei, dar se aliniază cu un model pe care mulți manageri de săli de scule îl descriu anecdotic: caracteristicile de automatizare care au fost odată upgrade opționale sunt acum incluse în mod obișnuit în configurațiile de erodare EDM cu sârmă de gamă medie și superioară. Filetarea automată a sârmei, în special, a trecut de la o caracteristică premium la o așteptare aproape standard, deoarece reduce direct timpul de nefuncționare după ruperea sârmei în cicluri lungi de tăiere nesupravegheate. Rutinele programabile de finisare cu mai multe treceri au devenit, de asemenea, mai accesibile, permițând operatorilor să definească trecerile brute și de finisare o dată și să refolosească acea logică în familii de piese similare fără reprogramare de fiecare dată. Capacitatea de monitorizare de la distanță a crescut odată cu tendințele mai largi de conectivitate din fabrică, permițând supraveghetorilor să verifice starea tăierii fără să meargă în atelier. Nimic din toate acestea nu înlătură nevoia de operatori calificați, deoarece programarea geometriei conice complexe și diagnosticarea instabilității de descărcare necesită încă expertiză practică. Ceea ce se schimbă automatizarea este de câtă atenție de rutină și repetitivă are nevoie o mașină în timpul unei rulări normale de producție, eliberând operatorii să gestioneze mai multe mașini sau să se ocupe de sarcini de programare cu valoare mai mare. Magazinele care evaluează o nouă mașină EDM tăiată cu sârmă întreabă din ce în ce mai mult despre aceste caracteristici de automatizare în mod specific, alături de întrebările mai tradiționale despre gama conică și gradul de finisare a suprafeței. Pentru o capacitate de planificare a magazinului pentru următorii câțiva ani, mai degrabă decât doar pentru următoarea lucrare, capacitatea de automatizare merită cântărită la fel de serios ca viteza de tăiere brută. Acest lucru este valabil mai ales pentru magazinele care au lumini stinse sau schimburi prelungite nesupravegheate, unde o întrerupere a cablului care nu este rezolvată ore în șir are un cost mult mai mare decât același eveniment în timpul unei ture cu personal. În cele din urmă, tendințele de adoptare a automatizării întăresc un punct mai larg deja menționat în secțiunile de comparație de mai sus: selecția mașinii ar trebui să reflecte modul în care echipamentul va fi de fapt utilizat zi de zi, nu doar specificațiile sale principale.

Cheie la pachet: caracteristicile de automatizare, cum ar fi filetarea automată a sârmei, s-au mutat de la accesorii opționale la o așteptare practică pe platformele moderne de erodare EDM cu sârmă.

Potrivirea selecției mașinii EDM cu sârmă la aplicația dvs

Alegerea mașinii potrivite pentru electroeroziune cu sârmă depinde de mai mult decât viteza de tăiere sau prețul de achiziție. Configurația cea mai potrivită ar trebui să se potrivească cu materialul piesei de prelucrat, precizia dimensională necesară, geometria piesei, volumul de producție așteptat și obiectivele de producție pe termen lung ale unui magazin. Industrii diferite și, adesea, locuri de muncă diferite în cadrul aceluiași magazin, necesită configurații diferite EDM cu sârmă, motiv pentru care merită să revizuiți modul în care o anumită aplicație se mapează înapoi pe familiile de mașini deja comparate mai sus înainte de a finaliza o decizie de cumpărare.

Pentru fabricarea de matrițe de precizie: alegeți EDM cu sârmă de viteză medie

Pentru producătorii de matrițe care produc inserții de precizie, perforații, matrițe și alte componente complexe de scule, o mașină EDM cu sârmă de viteză medie este de obicei punctul de plecare preferat. Mașinile EDM cu sârmă de viteză medie utilizează mai multe treceri de tăiere pentru a echilibra eficiența prelucrării cu un finisaj puternic al suprafeței și precizie dimensională, care este exact cerințele echilibrului de precizie a matriței. Această abordare se potrivește magazinelor în care clienții se așteaptă la o precizie stabilă, un lucru redus de lustruire în aval și o calitate constantă a prelucrarii de la o producție la alta.

Aplicațiile tipice includ:

• Precizie molds
• Moare de ștanțare
• Componente de matriță prin injecție din plastic
• Piese mecanice de înaltă toleranță
• Prelucrare cu carbură și oțel călit

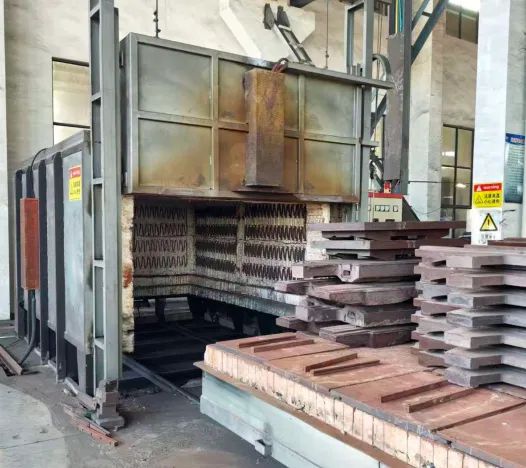

Plăci de oțel pentru scule întărite după tratament termic, tipul de material EDM cu sârmă de viteză medie este utilizat în mod regulat pentru a termina până la toleranță strânsă.

Seria POOSN PSC Mașinile EDM cu sârmă de viteză medie sunt concepute pentru magazinele care au nevoie de o calitate superioară a prelucrării și performanță stabilă, repetabilă în medii de producție de precizie, extinzând gama de viteză medie deja prezentată în comparația seriei de mai devreme în acest articol.

Finisajul suprafeței pe o mașină EDM cu sârmă de viteză medie nu este fixat numai de mașină; este modelat în mare măsură de câte treceri de finisare sunt programate după debitarea inițială brută. Fiecare trecere suplimentară îndepărtează un strat mai subțire de material la o energie de descărcare mai mică, care netezește progresiv peretele tăiat și întărește toleranța realizabilă. Această logică cu mai multe treceri este esențială pentru motivul pentru care platformele de viteză medie sunt favorizate pentru prelucrarea de precizie a matrițelor și matrițelor în detrimentul tăierii cu o singură trecere de mare viteză. Diagrama coloane de mai jos ilustrează, la nivel conceptual, modul în care rugozitatea suprafeței are tendința de scădere pe măsură ce se adaugă treceri suplimentare de finisare pe o configurație EDM cu sârmă cu mai multe treceri. Este prezentat ca un model ilustrativ care reflectă comportamentul general EDM cu mai multe treceri, mai degrabă decât un rezultat garantat pentru orice mașină, material sau diametru specific de sârmă.

Tendința conceptuală a rugozității suprafeței prin treceri succesive pe o configurație EDM cu fir cu mai multe treceri (domeniu de referință general, nu o specificație fixă).

Citind graficul de la stânga la dreapta, prima bară reprezintă trecerea de tăiere brută, care dă prioritate vitezei de îndepărtare a materialului față de calitatea suprafeței și, de obicei, lasă un perete de tăiere relativ dur. A doua bară reflectă o primă trecere de finisare, în care energia de descărcare este redusă, iar firul taie un strat subțire de piele pentru a corecta eroarea dimensională lăsată de tăierea brută. A treia și a patra bară reprezintă treceri suplimentare de finisare sau degresare, fiecare îndepărtând progresiv mai puțin material la setări de descărcare progresiv mai blânde, motiv pentru care rugozitatea suprafeței continuă să scadă, dar cu îmbunătățiri mai mici la fiecare pas. Acest model este exact motivul pentru care atelierele de matrițe și matrițe de precizie se înclină spre configurații EDM cu sârmă de viteză medie care acceptă reutilizarea sârmei pe mai multe treceri, mai degrabă decât o configurație de mare viteză cu o singură trecere, mai potrivită pentru profilele bidimensionale mai aspre. Compensația este timpul ciclului: fiecare trecere suplimentară de finisare adaugă minute de prelucrare, astfel încât, în general, magazinele încetează să mai adauge treceri odată ce o piesă atinge nivelul de toleranță și de finisare cerut de desen, în loc să ruleze întotdeauna numărul maxim de treceri disponibil. Diametrul firului, starea fluidului dielectric și materialul piesei de prelucrat influențează exact locul unde aterizează fiecare bară, așa că valorile prezentate aici ar trebui citite ca un interval de referință general, mai degrabă decât o specificație fixă ​​pentru orice mașină anume. Materialul piesei de prelucrat mai gros sau mai dur necesită, în general, mai multe treceri pentru a atinge același grad de finisare, comparativ cu o secțiune mai subțire sau mai moale. Magazinele care produc componente de matriță prin injecție din plastic cu toleranțe strânse la linia de despărțire, de exemplu, programează adesea trei sau mai multe treceri de finisare special pentru că timpul de lustruire în aval este costisitor și o finisare mai bună la tăiere reduce această muncă manuală. Prelucrarea cu carbură și oțel de scule călit urmează o logică similară, deoarece aceste materiale mai dure pot fi mai sensibile la energia de descărcare și pot beneficia de o secvență de finisare mai blândă și mai graduală. Piesele mecanice cu toleranță ridicată destinate ansamblurilor cu potriviri strânse tind, de asemenea, să justifice numărul suplimentar de treceri, deoarece consistența dimensională afectează direct randamentul ansamblului în aval. În cele din urmă, numărul de treceri programat pe o mașină EDM cu sârmă de viteză medie este o pârghie practică de către operatorii care ajustează lucrarea după lucrare, echilibrând gradul de finisare pe care o necesită o piesă cu timpul ciclului pe care îl permite un program de producție.

Cheie la pachet: Lucrarea de precizie a matriței indică, în general, o mașină EDM cu sârmă de viteză medie, iar programarea în mai multe treceri, nu numai mașina, este ceea ce oferă în cele din urmă toleranța strânsă și gradul de finisare pe care acest lucru le cere.

Ghid de întreținere pentru fiabilitatea mașinii pe termen lung

Întreținerea consecventă este ceea ce permite unui eroder EDM cu sârmă să-și mențină precizia de poziționare de-a lungul anilor de producție, mai degrabă decât doar în primele luni în magazin. Starea fluidului dielectric merită o atenție deosebită, deoarece fluidul contaminat sau epuizat afectează în mod direct stabilitatea descărcării, calitatea finisării suprafeței și rata consumului de sârmă. Ghidajele de sârmă și punctele de contact se uzează treptat de la deplasarea constantă a sârmei, astfel încât inspecția periodică detectează nevoile de înlocuire înainte ca acestea să apară ca o calitate neconsecventă a tăierii sau rupturi neașteptate ale sârmei. Șinele mesei de lucru și șuruburile cu bile necesită, de asemenea, curățare și lubrifiere regulată, deoarece reziduurile acumulate în aceste zone sunt o cauză comună și prevenibilă a deplasării treptate a preciziei.

Tabelul de mai jos prezintă locurile în care timpul de întreținere de rutină este în mod obișnuit petrecut pe o mașină EDM tăiată cu sârmă, pe baza practicii generale ale atelierului, mai degrabă decât a unui studiu cronometrat specific, astfel încât magazinele să poată planifica programe de întreținere în jurul zonelor care necesită cel mai adesea atenție.

Alocarea generală a timpului de întreținere de rutină pe categorii comune de sarcini (model ilustrativ de practică în magazin).

Întreținerea fluidului dielectric și a filtrelor revendică în mod constant cea mai mare parte a atenției de întreținere de rutină, ceea ce reflectă cât de direct afectează curățenia fluidului fiecare tăietură pe care o face mașina. Când filtrarea este neglijată, particulele erodate recirculează prin rezervor și pot provoca un comportament inconsecvent de descărcare, vizibil ca finisaj neuniform al suprafeței sau ruperea inexplicabilă a firului la jumătatea lucrării. Inspecția ghidajului și tensiunii sârmei ocupă locul al doilea, deoarece aceste componente suferă o uzură mecanică continuă din cauza cursei sârmei și influențează direct precizia de poziționare de-a lungul traseului de tăiere. Contactele electrice și inspecția alimentării firelor contează deoarece contactele degradate introduc variații de rezistență care pot destabiliza timpul de descărcare, în special în cazul rulajelor mai lungi nesupravegheate. Curățarea patului și șinei, deși este mai mică în timp obișnuit, are un efect exagerat pe termen lung asupra preciziei mașinii, deoarece reziduurile acumulate în aceste zone tind să provoace o deviere de poziționare lentă, greu de diagnosticat, mai degrabă decât o defecțiune evidentă. Verificările software și de calibrare completează lista și sunt, de obicei, cele mai rapide dintre cele cinci categorii, dar omiterea lor pentru perioade lungi poate permite micilor erori de compensare să se agraveze în mai multe lucrări. Magazinele care construiesc un calendar de întreținere în jurul acestei alocări generale tind să surprindă probleme în curs de dezvoltare înainte de a întrerupe producția, mai degrabă decât să reacționeze numai după ce o ruptură a cablului sau o piesă respinsă dezvăluie o problemă. Este de remarcat faptul că timpul efectiv petrecut pe fiecare categorie va varia în funcție de mediul magazinului, calitatea apei, intensitatea sarcinii de lucru și câte ore pe săptămână funcționează mașina. Un magazin care rulează o producție aproape continuă în mai multe schimburi va trebui, în general, să întrețină fluidul dielectric și filtrele mai frecvent decât sugerează modelul general prezentat aici. Asocierea unui jurnal de întreținere documentat cu intervalele de service recomandate de producător oferă cea mai fiabilă bază pentru programare, mai degrabă decât să se bazeze doar pe o dată calendaristică fixă. Testarea preciziei poziționării la punerea în funcțiune și periodic după aceea rămâne una dintre cele mai directe modalități de a confirma că uzura acumulată nu a început să afecteze calitatea pieselor.

Cheie la pachet: Managementul fluidului dielectric și inspecția ghidajelor de sârmă reprezintă împreună peste jumătate din atenția de rutină la întreținerea erodatorului EDM cu sârmă, iar neglijarea fiecăreia este o sursă comună de timpi de nefuncționare evitabili.

Alegerea unui producător fiabil de erodere EDM cu sârmă

Atunci când evaluează un producător sau furnizor de erodare EDM cu sârmă, magazinele privesc, în general, dincolo de fișa de specificații, la modul în care mașina este proiectată, testată și susținută după cumpărare. Consecvența în procesul de fabricație contează aici, deoarece două mașini construite la aceeași specificație nominală se pot comporta diferit pe teren dacă precizia de poziționare nu este verificată pe fiecare unitate înainte de expediere. Un producător cu capacitate internă de cercetare, dezvoltare și producție este adesea mai bine poziționat pentru a perfecționa controlul alimentării sârmei, articularea capului de ghidare și software-ul de control de-a lungul generațiilor succesive de produse, mai degrabă decât să se bazeze în întregime pe subsisteme terțe.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd este un exemplu de producător construit în jurul acestui tip de specializare concentrată, cu ani de experiență concentrați în mod special pe prelucrarea cu descărcare electrică și echipamente speciale de procesare. Gama de produse a companiei se întinde pe categoriile discutate în acest articol: seriile PS-C și DK77-BC acoperă nevoile EDM de tăiere a sârmei de viteză medie, seriile DK77-A și DK77-B se adresează aplicațiilor de tăiere a sârmei de mare viteză, iar seria DK77-D este construită pentru lucrările de tăiere a sârmei cu conicitate mare. Fiecare mașină-uneltă produsă de companie este supusă testelor de precizie a poziționării înainte de a părăsi fabrica, ceea ce reflectă punctul mai amplu al industriei menționat mai devreme în acest articol despre motivul pentru care verificarea preciziei este importantă pentru fiabilitatea pe termen lung. Produsele companiei sunt distribuite la nivel național, modele selectate ajungând la clienți din Asia de Sud-Est, Asia de Vest, Europa și Americi, oferindu-i experiență în sprijinirea erozătoarelor EDM cu sârmă într-o gamă largă de medii de operare și aplicații pentru piese.

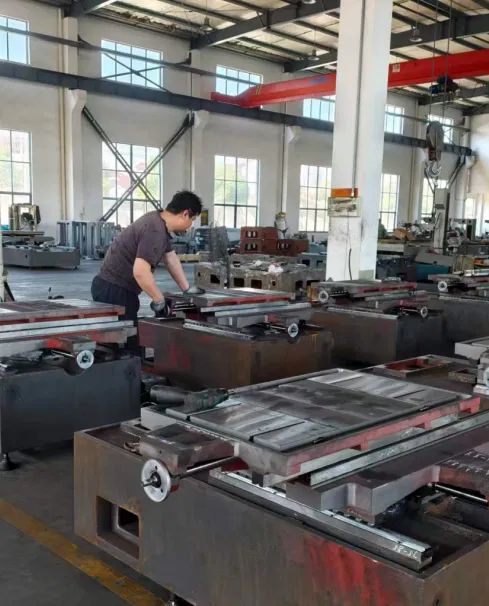

Paturile mașinii sunt montate și verificate pe etajul de producție înainte de asamblarea finală și testarea de precizie.

Pentru magazinele care compară furnizorii, acest tip de gamă de produse concentrată, care acoperă categorii de viteză medie, viteză mare și conicitate mare sub un singur producător, poate simplifica aprovizionarea pentru magazinele care se așteaptă ca mixul lor de piese să evolueze în timp. Un producător de erodare EDM cu sârmă care funcționează și ca angrosist sau furnizor pentru distribuitori beneficiază de feedback pe o bază mai largă de mașini instalate, care, la rândul său, poate informa rafinarea continuă a produsului. Magazinele care evaluează orice furnizor de echipamente EDM cu sârmă ar trebui să întrebe în mod specific despre procedurile de testare a preciziei de poziționare, deoarece acest singur pas de control al calității are o influență exagerată asupra cât de consecvent va funcționa o mașină odată ce ajunge la atelier.

Cum să alegeți mașina EDM cu sârmă potrivită pentru aplicația dvs. Alegerea mașinii EDM cu sârmă potrivită depinde de mai mult decât viteza de tăiere sau prețul mașinii. Configurația ideală ar trebui să se potrivească cu materialul piesei de prelucrat, precizia necesară, geometria piesei, volumul de producție și obiectivele de producție pe termen lung. Diferitele industrii și aplicații necesită diferite soluții Wire EDM, motiv pentru care înțelegerea diferențelor dintre seriile de mașini este esențială înainte de a lua o decizie de cumpărare. Pentru fabricarea de matrițe de precizie: alegeți EDM cu sârmă de viteză medie Pentru producătorii de matrițe care produc inserții de precizie, poansonuri, matrițe și componente complexe de scule, o mașină EDM cu sârmă de viteză medie este de obicei alegerea preferată. Mașinile de electroeroziune cu sârmă de viteză medie folosesc mai multe treceri de tăiere pentru a echilibra eficiența prelucrării cu un finisaj excelent al suprafeței și precizie dimensională. Sunt potrivite pentru aplicații în care clienții necesită precizie stabilă, lucru redus de lustruire și calitate constantă a prelucrării. Aplicațiile tipice includ: · matrițe de precizie · matrițe de ștanțare · Componente de matriță prin injecție din plastic · Piese mecanice cu toleranță ridicată · Prelucrare cu carbură și oțel întărit Mașinile de electroeroziune cu sârmă de viteză medie din seria POOSN PSC sunt concepute pentru clienții care au nevoie de o calitate superioară a prelucrarii și performanță stabilă în medii de producție de precizie.
