Ce face ca DKD Large Cutting Taper WEDM să fie o descoperire în prelucrarea de precizie?

Ce face ca Conic de tăiere mare DKD WEDM să fie o descoperire în prelucrarea de precizie?

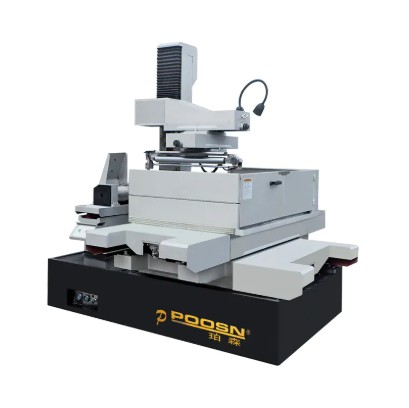

The EDM cu sârmă de tăiere mare DKD reprezintă o descoperire în prelucrarea de precizie, deoarece extinde în mod fundamental ceea ce prelucrarea cu descărcare electrică pe fir poate realiza într-o singură configurație. Realizează unghiuri de conicitate de până la ±45° pe piesele de prelucrat mai înalte de 500 mm, menține precizia poziționării cu ±0,003 mm la sarcini de lucru care depășesc 3.000 kg și reduce ruperea firului cu până la 60% prin controlul adaptiv al descărcării. — capabilități pe care nicio mașină WEDM convențională nu le poate replica simultan. Pentru producătorii care lucrează în industria aerospațială, fabricarea matrițelor grele, sculele de extrudare și producția de matrițe de format mare, această mașină nu pur și simplu îmbunătățește soluțiile existente. Face ca geometriile și cântarile piesei de prelucrat imposibile anterior să fie fabricate fără a compromite integritatea dimensională sau calitatea suprafeței.

Semnificația acestui lucru nu poate fi exagerată. Prelucrarea de precizie s-a confruntat de mult timp cu un compromis fundamental: cu cât o piesă de prelucrat este mai mare și mai complexă din punct de vedere geometric, cu atât devine mai greu să păstrați toleranțe la nivel de microni. Tehnologia WEDM a fost limitată istoric la piese de prelucrat mai mici, mai subțiri, cu cerințe modeste de conicitate. Mașina DKD întrerupe acest compromis prin proiectarea fiecărui subsistem - baza mașinii, ghidajul firului pe axa UV, circuitul de spălare, generatorul de impulsuri și controlul CNC - în funcție de cerințele specifice ale tăierii de precizie mare, cu conicitate mare. Rezultatul este o mașină care oferă o precizie de clasă EDM cu fir fin la o scară asociată anterior cu metode de tăiere mult mai brute.

Acest articol examinează fiecare dintre dimensiunile tehnice și practice care fac din DKD Large Cutting Taper WEDM o adevărată descoperire inginerească. Acesta acoperă designul structural al mașinii, sistemul de tăiere conic, inteligența de control, tehnologia de spălare, gestionarea cablurilor, adecvarea aplicației și costul total de proprietate - cu date specifice și exemple de producție.

Problema de bază: De ce WEDM cu conicitate mare a fost întotdeauna dificilă

Pentru a aprecia ceea ce realizează mașina DKD, merită să înțelegem provocările de inginerie care au făcut WEDM cu conicitate mare atât de dificilă atât de mult timp. EDM cu sârmă funcționează prin erodarea materialului conductor electric folosind descărcări electrice controlate între un electrod de sârmă subțire și piesa de prelucrat. Firul nu intră în contact direct cu piesa de prelucrat - este separat de un mic spațiu umplut cu fluid dielectric, iar îndepărtarea materialului are loc prin energia eliberată de impulsuri electrice rapide și precis sincronizate.

Când firul este ținut perfect vertical, acest proces este bine înțeles și foarte controlabil. Intervalul de descărcare este uniform pe lungimea firului, spălarea este simetrică, iar geometria tăieturii este previzibilă. Dar când firul este înclinat pentru a tăia o conicitate, totul se schimbă. Geometria golului devine asimetrică - punctul de intrare și punctul de ieșire al firului sunt decalate orizontal, uneori cu zeci de milimetri pe piesele înalte. Distribuția descărcării de-a lungul firului înclinat devine neuniformă. Eficacitatea spălării scade brusc deoarece fluidul dielectric nu poate fi direcționat uniform într-o zonă de tăiere în unghi. Tensiunea firului devine mai greu de menținut deoarece traseul firului își schimbă forma pe măsură ce unghiul de conicitate se modifică în timpul operațiunilor de conturare.

Pe o piesă de prelucrat cu înălțimea de 100 mm, o conicitate de 15° creează un decalaj orizontal de aproximativ 27 mm între intrarea și ieșirea firului. Asta este gestionabil. Pe o piesă de prelucrat cu o înălțime de 500 mm și o conicitate de 30°, decalajul orizontal se apropie de 290 mm. La acea scară, problemele se agravează dramatic. Sârma se înclină sub propria sa asimetrie a tensiunii. Descărcarea devine concentrată la mijlocul firului, mai degrabă decât distribuită uniform. Presiunea de spălare aplicată la duze abia ajunge în centrul zonei tăiate. Finisajul suprafeței se deteriorează, acuratețea geometrică are de suferit, iar rata de rupere a firelor crește.

Acesta este motivul pentru care majoritatea producătorilor de WEDM au capacitatea de conicitate limitată la unghiuri modeste - de obicei ±3° până la ±15° - și înălțimi moderate ale piesei de prelucrat. Depășirea acestor limite cu o mașină standard are rezultate imprevizibile: erori dimensionale, finisaje rugoase ale suprafețelor, rupturi frecvente ale firelor și straturi tăiate suficient de groase pentru a compromite performanța la oboseală în componentele critice. DKD Large Cutting Taper WEDM a fost conceput special pentru a rezolva aceste probleme, nu prin îmbunătățirea treptată, ci prin reproiectarea mașinii de la zero în jurul cerințelor de tăiere cu conic mare.

Fundația structurală: baza mașinii și ingineria cadrului

Prelucrarea de precizie începe cu fundația structurală a mașinii. Orice vibrație, dilatare termică sau deformare mecanică în cadrul mașinii se traduce direct în eroare de poziție la firul de tăiere. Pentru tăierea cu conicitate mare a pieselor de prelucrat grele, acest lucru este deosebit de critic deoarece forțele de tăiere - deși mici în termeni absoluti în comparație cu frezarea sau șlefuirea - acționează asimetric pe o mașină largă de lucru, creând momente cărora cadrele standard din fontă nu le pot rezista în mod adecvat.

Aparatul DKD folosește a baza mașinii granit-compozit care oferă câteva avantaje semnificative față de construcția convențională din fontă. Compozitul de granit are un coeficient de amortizare specific de aproximativ de opt până la zece ori mai mare decât fonta, ceea ce înseamnă că vibrațiile de la podeaua atelierului, mașinile din apropiere sau servomotoarele proprii ale mașinii sunt absorbite mult mai repede decât să rezoneze prin structură și să apară ca ondulare a suprafeței pe piesa finită.

Stabilitatea termică este la fel de importantă. Fonta are un coeficient de dilatare termică de aproximativ 11 µm/m·°C. Pe o axă a mașinii de 1.000 mm, o schimbare de temperatură de doar 1 °C produce o expansiune de 11 µm - de peste trei ori precizia de poziționare declarată a mașinii. Compozitul de granit are un coeficient de dilatare termică de aproximativ 5–6 µm/m·°C, aproximativ jumătate din cel al fontei, ceea ce înseamnă că deriva termică în cazul fluctuațiilor tipice de temperatură a atelierului este redusă proporțional. Mașina încorporează, de asemenea, algoritmi de compensare termică în CNC-ul său care monitorizează temperatura în mai multe puncte ale structurii mașinii și aplică corecții în timp real la pozițiile axelor, reducând și mai mult impactul variației termice asupra preciziei pieselor.

Structura coloanei și a podului este proiectată cu analiză cu elemente finite pentru a optimiza raportul rigiditate-greutate, asigurându-se că capul axei UV - care trebuie să se miște pentru a crea unghiuri conice - nu introduce o deformare detectabilă la ghidajul firului chiar și atunci când este poziționat la offset maxim. Masa de lucru în sine este construită cu o construcție cu nervuri care distribuie greutatea piesei de prelucrat pe întreaga suprafață a mesei, prevenind deformarea localizată sub plăci de scule grele sau blocuri de matriță.

Combinația acestor opțiuni structurale înseamnă că un bloc de matriță din oțel întărit de 2.500 kg așezat pe masa mașinii nu produce nicio distorsiune măsurabilă în geometria mașinii și că programele lungi de tăiere care rulează timp de 20 sau 30 de ore nesupravegheate nu acumulează o deviere de poziție pe măsură ce temperatura atelierului circulă zi și noapte.

Sistemul de ghidare a sârmei UV-Axis: Cum devine atins conicitatea de ±45°

Capacitatea de tăiere conică a oricărei mașini WEDM este determinată de designul și precizia sistemului său de axă UV - mecanismul care mișcă independent ghidajul superior al firului în raport cu ghidajul inferior al firului pentru a crea o înclinare controlată a firului. Într-o mașină standard WEDM, axa UV este un sistem secundar altoit pe o mașină proiectată în primul rând pentru tăierea dreaptă. Gama sa de deplasare este limitată, precizia de poziționare este modestă, iar capacitatea sa de a menține tensiunea constantă a firului pe întreaga gamă conică este compromisă de prioritățile principale de proiectare ale mașinii.

Mașina DKD tratează axa UV ca un element de proiectare principal de importanță egală cu axa XY. Ansamblul de ghidaj de sârmă superior este montat pe o axă UV complet independentă cu acţionare cu motoare liniare pe ambele axe U și V. Motoarele liniare elimină jocul, complianța și sensibilitatea termică a antrenărilor cu șurub cu bile, oferind o rezoluție de poziționare de 0,1 µm și o repetabilitate bidirecțională mai bună de 0,5 µm. Acest lucru contează deoarece în timpul unei operații de conturare cu unghi de conicitate în schimbare continuă, axa UV trebuie să execute sute de mici corecții de poziție pe secundă pentru a menține înclinarea corectă a firului pe măsură ce axa XY se deplasează prin curbe și colțuri. Orice întârziere sau inexactitate în răspunsul axei UV produce erori de unghi conic care apar ca abateri geometrice pe suprafața piesei finite.

Designul ghidajului firului în sine este un alt element critic. La unghiuri conice mari, firul iese din ghidajul inferior cu o înclinare abruptă și intră în ghidajul superior dintr-un unghi la fel de abrupt pe partea opusă. Ghidajele rotunde standard ale firului creează tensiuni de contact concentrate asupra firului la aceste unghiuri extreme, provocând oboseala firului și crescând riscul de rupere. Mașina DKD utilizează ghidaje de sârmă acoperite cu diamant cu o geometrie de contact conturată care distribuie tensiunea de contact de-a lungul unui arc mai lung de contact al sârmei, reducând concentrația de tensiuni localizate și prelungind durata de viață a sârmei cu până la 40% la unghiuri de conicitate extreme în comparație cu modelele de ghidaj convenționale.

Gama de deplasare a axei UV a mașinii DKD este proiectată pentru a obține o conicitate de ±45° pe piesele de prelucrat de până la 500 mm înălțime. Pe o piesă de prelucrat de 500 mm, ±45° necesită un decalaj al axei UV de ±500 mm - o gamă masivă care necesită atât o structură mecanică robustă a axei UV, cât și un control CNC capabil să coordoneze mișcarea simultană pe patru axe (X, Y, U, V) cu sincronizare la nivel de microsecunde. Sistemul de control DKD gestionează acest lucru printr-un interpolator de mișcare special conceput care calculează pozițiile axei UV ca o funcție continuă a poziției axei XY și a geometriei piesei de prelucrat, asigurând că unghiul firului trece fără probleme prin fiecare segment al unui contur complex fără discontinuitățile unghiulare care altfel ar apărea ca defecte de suprafață la limitele segmentului.

Generator de impulsuri adaptive: menținerea stabilității de descărcare în condiții variabile

Procesul de descărcare electrică este inima EDM, iar stabilitatea acestuia determină direct viteza de tăiere, finisarea suprafeței și integritatea firului. La tăierea cu conic mare, menținerea stabilității de descărcare este semnificativ mai dificilă decât în ​​tăierea dreaptă, deoarece geometria golului, condițiile de spălare și tensiunea firului variază continuu pe măsură ce unghiul firului se schimbă. Un generator de impulsuri proiectat pentru o tăiere dreaptă stabilă va produce descărcare neregulată în condiții de conicitate mare, ceea ce duce la arc, ruperea firului și deteriorarea suprafeței.

Aparatul DKD încorporează un generator adaptiv de impulsuri care funcționează pe un principiu fundamental diferit de generatoarele de impulsuri EDM convenționale. În loc să furnizeze o formă de undă de impuls fixă ​​și să se bazeze pe operator pentru a selecta parametrii corespunzători pentru un anumit material și geometrie, generatorul adaptiv monitorizează continuu tensiunea, curentul și caracteristicile de sincronizare a intervalului de descărcare la o rată de eșantionare de câțiva megaherți. Utilizează aceste date în timp real pentru a clasifica fiecare descărcare individuală fie ca o scânteie productivă, un scurtcircuit, un arc sau un interval deschis și ajustează sincronizarea impulsului, energia și polaritatea impuls cu impuls pentru a maximiza proporția de scântei productive, eliminând în același timp evenimentele dăunătoare de arc.

Această capacitate este deosebit de importantă în timpul tăierii cu conicitate mare, deoarece eficiența de evacuare a resturilor variază semnificativ de-a lungul lungimii firului. În apropierea punctelor de intrare și de ieșire unde sunt amplasate duzele de spălare, resturile sunt îndepărtate eficient, iar golul rămâne curat. În secțiunile din mijloc ale unui fir lung înclinat, acumularea de resturi este mai mare, iar condițiile de goluri locale tind spre scurtcircuit. Generatorul adaptiv detectează aceste tendințe locale de scurtcircuit de la semnătura de tensiune a impulsurilor individuale și răspunde prin reducerea momentană a energiei impulsului în acea zonă de descărcare, prevenind acumularea de punți conductoare de resturi care altfel ar provoca ruperea firului.

Rezultatul practic este că viteza de tăiere în modul conic mare este menținută la 85–90% din viteza de tăiere dreaptă pentru același material și diametru de sârmă — o îmbunătățire semnificativă față de mașinile convenționale, care pierd adesea 40–60% din viteza de tăiere atunci când funcționează la unghiuri conice peste 20°, deoarece operatorul trebuie să reducă manual energia impulsului pentru a preveni ruperea firului. Generatorul adaptiv permite, de asemenea, mașinii să taie materiale care sunt deosebit de sensibile la instabilitatea descărcării, cum ar fi compozitele de carbură și diamant policristalin, la unghiuri conice care ar fi imposibile la o mașină neadaptativă.

Spălare dublă la presiune înaltă: rezolvarea problemei reziduurilor la unghiuri mari de conicitate

Spălarea — procesul de livrare a fluidului dielectric în zona de tăiere pentru a îndepărta particulele erodate, a răci firul și piesa de prelucrat și pentru a menține curățarea golului — este unul dintre cei mai subapreciați factori ai performanței WEDM. La tăierea dreaptă, spălarea este simplă: duzele superioare și inferioare sunt coaxiale cu firul, iar fluidul curge simetric prin gol de sus în jos. Pe măsură ce unghiul de conicitate crește, această simetrie se rupe progresiv și eficiența spălării se deteriorează rapid.

Pe o conicitate de 45° cu o piesă de prelucrat de 500 mm, duza superioară este compensată cu aproape 500 mm față de duza inferioară în plan orizontal. Fluidul expulzat din duza superioară în punctul de intrare nu ajunge la punctul de ieșire al tăieturii înclinate - curge de-a lungul traseului înclinat al firului și iese prin golurile din peretele lateral al piesei de prelucrat. Regiunea centrală a sârmei înclinate funcționează în condiții de înfometare severă de spălare, provocând acumularea de resturi, supraîncălzire localizată, straturi groase refăcute și, în cele din urmă, ruperea firului.

Aparatul DKD abordează acest lucru cu a sistem de spălare dublu-direcțional cu presiune variabilă care include duze superioare și inferioare controlate independent, capabile să se rotească pentru a-și alinia direcția jetului cu unghiul real de înclinare a firului. În loc să ejecteze fluidul vertical în jos, așa cum o face o duză fixă, duzele DKD pivotează pentru a direcționa fluidul de-a lungul axei firului, asigurând că jetul pătrunde în zona de tăiere înclinată, mai degrabă decât să se disipeze pe peretele lateral al piesei de prelucrat.

Pe lângă controlul direcțional, presiunea de spălare este reglată automat de CNC între 0,5 și 18 bar, în funcție de înălțimea piesei de prelucrat, tipul de material, unghiul de conicitate și faza curentă de tăiere. În timpul tăierii brute, unde volumul de resturi este mare, presiunea este crescută pentru a menține curățarea golului. În timpul trecerilor de tăiere de finisare, unde integritatea suprafeței este critică, presiunea este redusă pentru a preveni vibrațiile sârmei induse de hidraulic care ar degrada rugozitatea suprafeței. Această gestionare dinamică a presiunii este coordonată cu controlul adaptiv al generatorului de impulsuri, astfel încât ambele sisteme să răspundă simultan la modificările condițiilor de gol.

Rezultatul este a grosimea stratului de turnat sub 3µm chiar și la unghiuri de conicitate maxime — o valoare care îndeplinește cerințele de integritate a suprafeței ale specificațiilor componentelor de calitate aerospațială și elimină necesitatea tratamentului de suprafață post-EDM în majoritatea aplicațiilor. La mașinile convenționale care funcționează la unghiuri conice mari, grosimea stratului de turnat depășește adesea 15–20 µm, necesitând operațiuni suplimentare de șlefuire sau lustruire care adaugă timp și costuri.

Sistemul dielectric încorporează, de asemenea, un circuit de filtrare în mai multe etape cu filtre de hârtie primare, filtre fine secundare și un pat de rășină schimbătoare de ioni care menține rezistivitatea apei la 50–100 kΩ·cm. Menținerea rezistivității în acest interval este esențială pentru stabilitatea descărcării - apa care este prea pură (rezistivitate ridicată) produce descărcări excesiv de energetice care erodează firul și lasă suprafețe aspre, în timp ce apa care este prea conductivă (rezistivitate scăzută) cauzează colapsul prematur al pulsului și o eficiență redusă de tăiere. Sistemul de filtrare DKD monitorizează automat rezistivitatea și ajustează ciclurile de regenerare a schimbului de ioni pentru a menține intervalul țintă fără intervenția operatorului.

Sistem de management al firelor: controlul tensiunii, filetarea și eficiența consumului

Gestionarea electrodului de sârmă cuprinde totul, de la modul în care este alimentat firul de la bobina de alimentare, prin sistemul de ghidare, până la mecanismul de preluare - și are o influență directă asupra calității tăierii, timpul de funcționare al mașinii și costul de operare. La tăierea cu conicitate mare, gestionarea sârmei este mai solicitantă decât la tăierea dreaptă, deoarece traseul înclinat al sârmei creează o distribuție neuniformă a tensiunii: tensiunea este mai mare în punctele de îndoire din apropierea ghidajelor și mai mică în mijlocul deschiderii. Dacă tensiunea nu este controlată cu precizie, firul rezonează la frecvențe specifice care apar ca modele periodice de suprafață pe piesa finită.

Aparatul DKD folosește a sistem de control al tensiunii firului în buclă închisă cu un senzor cu celulă de sarcină care măsoară tensiunea reală a firului la ghidajul superior și transmite aceste informații către o rolă de tensionare servocontrolată. Sistemul menține tensiunea firului cu ±0,3 N față de valoarea de referință pe toată bobină - chiar dacă diametrul bobinei scade și dinamica de derulare a firului se modifică și chiar dacă geometria traseului firului se modifică cu diferite unghiuri de conicitate. Acest nivel de consistență a tensiunii este de aproximativ trei ori mai strâns decât poate atinge dispozitivele mecanice de tensionare de pe mașinile convenționale.

Sistemul de filetare a firului este complet automat și capabil să treacă printr-o gaură de pornire de un diametru de 0,6 mm fără asistența operatorului. După o rupere a sârmei - un eveniment care are loc mult mai rar la DKD decât la mașinile convenționale, dar care nu este complet eliminat - mașina se retrage automat la punctul de rupere, curăță capătul sârmei și refiletează prin orificiul de pornire, apoi reia tăierea din poziția corectă. Acest proces durează în medie aproximativ 90 de secunde, comparativ cu 5-10 minute pentru filetarea manuală, care este modul principal pe multe mașini concurente.

Consumul de sârmă este un cost de operare semnificativ în mediile WEDM de producție. O mașină tipică WEDM de format mare care funcționează continuu poate consuma 15-25 kg de sârmă pe săptămână, la un cost de 15-30 USD pe kilogram, în funcție de tipul de sârmă. Optimizarea tensiunii mașinii DKD și controlul adaptiv al descărcării reduc avansul inutil al firului - fenomenul în care condițiile instabile de descărcare determină mașina să alimenteze sârmă proaspătă mai rapid decât este cu adevărat necesar pentru tăiere. Datele de teren de la instalațiile de producție arată reducerea consumului de cablu cu 22–31% în comparație cu mașinile fără aceste controale, care pe o mașină care rulează 5.000 de ore pe an se traduce în economii anuale de 8.000 USD–15.000 USD, în funcție de tipul și prețul firului.

Aparatul găzduiește diametre de sârmă de la 0,1 mm la 0,3 mm și este compatibil cu sârmă de alamă, sârmă acoperită cu zinc și sârmă de înaltă performanță recoaptă prin difuzie. Sârma de alamă este utilizată în mod obișnuit pentru operațiunile de degroșare în care viteza de tăiere este prioritară. Sârma acoperită cu zinc oferă o finisare mai bună a suprafeței la trecerile de finisare datorită punctului său de topire mai scăzut și comportamentului de vaporizare mai controlat. Sârma recoaptă prin difuzie oferă cea mai bună combinație de rezistență și performanță de tăiere pentru materiale dificile, cum ar fi carbura și titanul, iar sistemul precis de control al tensiunii al mașinii DKD exploatează pe deplin proprietățile acestor tipuri de sârmă premium, fără problemele de rupere a sârmei care le fac imposibile pe mașinile mai puțin capabile.

Sistem de control CNC: Inteligență, automatizare și eficiență de programare

Sistemul de control CNC este inteligența integratoare a mașinii DKD - coordonează mișcarea axei, controlul descarcării, spălarea, tensiunea firelor și interacțiunea operatorului într-un sistem coerent care este atât capabil, cât și practic de operat. O mașină cu hardware genial, dar cu un sistem de control prost proiectat, își va performa potențialul și va frustra operatorii; sistemul de control DKD este proiectat să facă opusul.

Platforma de control rulează pe un sistem de operare în timp real cu un timp de ciclu de control al mișcării de 125 de microsecunde, asigurându-se că actualizările de poziție a axei și comenzile de control al descărcarii sunt sincronizate cu precizie sub microsecunde. Acest nivel de coordonare a timpului este esențial pentru conturarea cu conicitate mare, unde axele X, Y, U și V trebuie să se miște simultan cu rapoarte de viteză consistente pentru a menține un unghi constant al firului prin curbe, tranziții și colțuri.

Software-ul de control include un algoritm automat de compensare a colțului care anticipează eroarea geometrică introdusă de întârzierea firului - tendința firului de a merge în spatele traseului programat în timpul schimbărilor de direcție. În tăierea dreaptă, compensarea colțurilor este o problemă bine înțeleasă cu soluțiile standard. La tăierea cu conicitate mare, compensarea colțurilor devine bidimensională, deoarece offset-ul axei UV modifică caracteristicile efective de deformare a firului la fiecare unghi de conicitate. Algoritmul de compensare a colțului al controlului DKD ține cont de unghiul de conicitate, tensiunea firului, înălțimea piesei de prelucrat și viteza de tăiere simultan, producând o claritate a colțurilor care este constantă pe toată gama conicității, mai degrabă decât să se degradeze la unghiuri extreme.

Sistemul de control acceptă importurile de geometrie DXF și IGES direct de pe interfața cu ecranul tactil a mașinii, eliminând necesitatea unei stații de lucru CAM separate pentru majoritatea lucrărilor. Operatorul selectează geometria importată, specifică unghiul de conicitate, înălțimea piesei de prelucrat, materialul, tipul de sârmă și cerința de finisare a suprafeței, iar controlul generează automat programul de tăiere cu mișcări adecvate de intrare și ieșire, strategii cu mai multe treceri și tranziții ale parametrilor. Pentru piese complexe care necesită unghiuri de conicitate diferite în regiuni diferite, controlul acceptă specificarea conicității segment cu segment cu interpolare automată la tranziții.

Controlul gestionează, de asemenea, baza de date tehnologică a mașinii — o bibliotecă de parametri de tăiere testați pentru sute de combinații material-sârmă-finisare. Acești parametri sunt rezultatul unor teste extensive din fabrică și sunt perfecționați continuu prin monitorizarea procesului încorporată a mașinii, care înregistrează datele de performanță de tăiere pentru fiecare lucrare și utilizează analiza statistică pentru a identifica îmbunătățirile parametrilor. Operatorii din mediile de producție raportează că timpul de programare pentru piese noi este redus cu 60–70% comparativ cu controalele WEDM convenționale care necesită selecția manuală a parametrilor și tăierile de testare iterative.

Comparație de performanță: DKD Large Cutting Taper WEDM vs. Standarde din industrie

Următorul tabel compară parametrii cheie de performanță ai DKD Large Cutting Taper WEDM cu mașinile WEDM standard de înaltă calitate și cu mașinile WEDM convenționale de format mare disponibile pe piață. Această comparație ilustrează dimensiunile specifice în care mașina DKD oferă performanțe inovatoare mai degrabă decât îmbunătățiri incrementale.

Datele din tabel reflectă specificațiile publicate și măsurătorile independente pe teren de la utilizatorii de producție. Avantajul mașinii DKD este cel mai pronunțat în combinația dintre unghiul maxim de conicitate, înălțimea piesei de prelucrat la acel unghi maxim și precizia - nicio altă mașină din clasa sa nu le livrează simultan pe toate trei la viteze de tăiere viabile pentru producție. Avantajul grosimii stratului de turnat este deosebit de semnificativ pentru aplicațiile aerospațiale și medicale în care tratamentul de suprafață post-EDM este o cerință de calitate reglementată.

Aplicații din industrie: Unde mașina DKD creează un avantaj de producție autentic

Capabilitățile DKD Large Cutting Taper WEDM se traduc în avantaje concrete de producție într-o serie de industrii. Înțelegerea acestor aplicații clarifică de ce specificațiile mașinii contează dincolo de fișa de specificații.

Fabricarea componentelor aerospațiale și de apărare

Componentele aerospațiale necesită frecvent profile externe complexe, cu unghiuri de tragere precise, în special forme de rădăcină a palelor turbinei, suporturi structurale și fitinguri de atașare a corpului aeronavei. Aceste componente sunt adesea fabricate din materiale precum Inconel 718, titan Ti-6Al-4V și oțeluri de scule de înaltă rezistență - toate acestea fiind dificile pentru prelucrarea convențională și potrivite ideal pentru EDM. Capacitatea mașinii DKD de a tăia o conicitate de ± 45° în Inconel 718 la o înălțime de 500 mm cu o precizie de ± 0,003 mm și un strat de turnare sub 3 µm înseamnă că profilele de rădăcină de brad ale paletei turbinei pot fi tăiate într-o singură configurație fără operațiunile multiple de fixare necesare anterior. Un furnizor aerospațial a raportat reducerea numărului de operațiuni pentru un slot de disc de turbină de la patru (frezare brută, frezare semifinisată, EDM și șlefuire) la două (frezare brută și DKD WEDM), reducând timpul total al ciclului parțial cu 38%.

matriță de ștanțare grea și producție de matrițe progresive

Matrițele de ștanțare progresivă pentru panourile de caroserie și componentele structurale ale autovehiculelor sunt printre cele mai solicitante aplicații WEDM în ceea ce privește dimensiunea piesei de prelucrat, duritatea materialului și complexitatea geometrică. Plăcile de matriță au o grosime de obicei de 400–600 mm, întărite la 58–62 HRC și necesită distanțe precise de perforare și matriță conice – adesea cu unghiuri de conicitate de 20–30° pentru elementele de susținere a semifabricatului și secțiunile de tăiere. La mașinile convenționale, aceste caracteristici conice necesită mai multe setări cu orientări diferite de fixare, fiecare introducând propria acumulare de erori de poziție. Mașina DKD taie toate caracteristicile conice într-o singură orientare a piesei de prelucrat, menținând relațiile spațiale dintre caracteristici la ±0,003 mm și eliminând erorile de repoziționare a dispozitivului de fixare de 0,01–0,02 mm care sunt sursa principală de nepotrivire a matrițelor în abordările multi-setare.

Scule pentru matrițe de extrudare

Matrițele de extrudare din aluminiu și cupru prezintă o provocare unică: profilul matriței trebuie să încorporeze suprafețe de reazem, unghiuri de relief și geometrii ale camerei de sudură care necesită unghiuri conice diferite la adâncimi diferite în cadrul aceluiași bloc de matriță - iar blocurile de matriță pot avea o grosime de 150-400 mm. Capacitatea mașinii DKD de a specifica unghiuri conice variabile de-a lungul traseului de tăiere, combinată cu capacitatea sa de înălțime a piesei de prelucrat, o face singura platformă WEDM care poate prelucra matrițe complete de extrudare cu toate caracteristicile lor conice într-o singură configurație. Pentru producătorii de profiluri de extrudare din aluminiu care produc secțiuni de toc de fereastră și profile structurale, această capacitate a eliminat necesitatea de a externaliza caracteristicile de matriță critice pentru conic magazine specializate în electroeroziune, aducând munca în interior și reducând timpul de livrare a matriței cu 40–50%.

Dispozitive medicale și instrumente pentru implanturi

Instrumentele pentru dispozitive medicale - matrițe pentru implanturi ortopedice, scule de tăiere pentru instrumente minim invazive și matrițe pentru componente de fixare implantabile - necesită unele dintre cele mai stricte toleranțe dimensionale și standarde de integritate a suprafeței în producție. Componentele implantului din aliaje de cobalt-crom și titan trebuie să îndeplinească standardele ISO 5832 pentru biocompatibilitate, care, printre alte cerințe, limitează grosimea stratului turnat și necesită valori specifice de rugozitate a suprafeței. Stratul de turnare sub 3 µm al mașinii DKD și capacitatea de finisare a suprafeței Ra de 0,2 µm pe aceste materiale înseamnă că sculele pot fi livrate la toleranța de desen fără operațiunile de lustruire și gravare care sunt în prezent practica standard după EDM convențională, economisind 4-8 ore de post-procesare per unealtă.

Operare fără echipaj și eficiență a producției

Pentru ca o mașină-uneltă de precizie să ofere valoare maximă într-un mediu de producție, aceasta trebuie să fie capabilă să funcționeze fiabil fără echipaj - rulând în timpul nopții, la sfârșit de săptămână și schimbările de tură, fără a necesita atenția constantă a operatorului. WEDM este, în principiu, foarte potrivit pentru operarea fără echipaj, deoarece procesul de tăiere este fără contact și forțele implicate sunt neglijabile. În practică, totuși, ruperea sârmei, defecțiunile filetării și problemele sistemului dielectric au limitat din trecut timpul practic de funcționare nesupravegheat al mașinilor WEDM la câteva ore înainte de a fi necesară intervenția.

Combinația mașinii DKD de control adaptiv al descărcării (care previne evenimentele de instabilitate a golului care provoacă cele mai multe rupturi de sârmă), filetare automată a firului (care se recuperează din rupturi fără intervenția operatorului), capacitate de sârmă cu mai multe bobine (care permite funcționarea continuă timp de 24-36 de ore fără schimbarea sârmei) și managementul dielectric automat (care permite menținerea rezistivității manuale și a temperaturii practic. pentru programe de tăiere cu durata de 20–40 de ore.

Raportul utilizatorilor de producție rate de utilizare a mașinii de 85–92% pe perioade de 30 de zile, inclusiv întreținerea programată. Pentru comparație, mașinile WEDM convenționale din medii de producție similare obțin de obicei o utilizare de 60–75% datorită ratelor mai mari de rupere a firelor, cerințelor mai frecvente de intervenție manuală și timpilor mai lungi de configurare între lucrări. La un cost obișnuit al mașinii WEDM de 80-150 USD pe oră, doar îmbunătățirea utilizării reprezintă 40.000-120.000 USD pe an în capacitatea recuperată pe mașină.

Sistemul de control include capacitatea de monitorizare de la distanță care permite operatorilor și supraveghetorilor să verifice starea mașinii, progresul tăierii și condițiile de alarmă de pe un smartphone sau tabletă. Notificările de alarmă sunt trimise prin SMS sau e-mail atunci când este necesară intervenția, asigurând că timpul de nefuncționare al mașinii este minimizat chiar și în perioadele fără personal. Sistemul de monitorizare de la distanță înregistrează, de asemenea, datele de tăiere pentru trasabilitatea calității - util pentru clienții din industria aerospațială și medicală care necesită documentație că piesele au fost produse în parametrii de proces specificați.

Costul total de proprietate: cazul financiar pe termen lung

DKD Large Cutting Taper WEDM are un cost de achiziție mai mare decât mașinile standard WEDM - de obicei cu 30-60% mai mult decât o mașină convențională de ultimă generație, în funcție de configurație. Pentru mulți cumpărători, această primă inițială este principala barieră în calea luării în considerare. Cu toate acestea, o analiză a costului total de proprietate pe un orizont de producție de cinci ani arată de obicei o imagine semnificativ diferită.

Avantajele din punct de vedere al costurilor sunt combinate pe mai multe dimensiuni. Economiile de consum de sârmă de 22–31% reduc costurile anuale ale cablurilor cu 8.000-15.000 USD. Ruperea redusă a firului și refiletarea automată recuperează 200-400 de ore de timp productiv al mașinii pe an, care altfel ar fi pierdute în urma intervenției manuale - în valoare de 16.000-60.000 USD la tarifele tipice ale mașinii. Eliminarea operațiunilor de configurare multiplă pentru caracteristicile cu conicitate mare reduce costul dispozitivului de fixare, forța de muncă de configurare și timpul de mișcare parțială, economisind 15–25% din costul total al lucrării pentru munca afectată. Iar capacitatea de a aduce operațiunile critice de conicitate externalizate anterior elimină primele de externalizare care depășesc de obicei cu 40-80% costurile interne de prelucrare.

Atunci când aceste avantaje operaționale sunt totalizate și costul de achiziție a primei este amortizat pe cinci ani, mașina DKD realizează de obicei un cost total de proprietate pe cinci ani mai mic decât o mașină standard cu o marjă de 15-25% în medii de producție în care tăierea conică mare reprezintă mai mult de 30% din volumul de muncă. În mediile în care lucrul cu conicitate mare este aplicația principală, avantajul este și mai mare.

Costurile de întreținere pe o perioadă de cinci ani sunt comparabile sau mai mici decât mașinile convenționale, în ciuda complexității inițiale mai mari a DKD, deoarece acționările cu motor liniare de pe axa UV nu au componente mecanice de uzură (fără șuruburi cu bile, fără rulmenți în trenul de transmisie), iar baza compozită din granit nu necesită răzuire periodică sau aliniere. Intervalele de înlocuire a ghidajelor sunt extinse prin proiectarea ghidajului acoperit cu diamant, iar sistemul automat de management dielectric reduce munca de manipulare și testare a substanțelor chimice, ceea ce reprezintă un cost semnificativ de întreținere pentru sistemele gestionate manual.

Întrebări frecvente

Î1: Care este limita practică reală a unghiului conic al mașinii DKD și se degradează precizia la unghiurile maxime?

A1: DKD Large Cutting Taper WEDM este evaluat pentru o conicitate de ± 45° pe piesele de până la 500 mm înălțime și aceasta este o specificație de producție autentică, mai degrabă decât un maxim de laborator. Precizia de poziționare de ± 0,003 mm este menținută pe întreaga gamă conică, deoarece sistemul motor liniar cu axa UV oferă o rezoluție de poziționare consecventă, indiferent de unghiul de conicitate. Rugozitatea suprafeței scade ușor la unghiuri extreme - Ra 0,2 µm la unghiuri mici de conicitate poate crește la Ra 0,3–0,35 µm la 45 ° datorită geometriei asimetrice a golului de descărcare - dar aceasta rămâne în specificațiile pentru majoritatea aplicațiilor industriale. Pentru aplicațiile care necesită Ra 0,2µm la unghiuri extreme de conicitate, o trecere suplimentară de finisare cu setări de energie redusă atinge acest obiectiv.

Î2: Mașina DKD poate tăia materiale neconductoare sau slab conductoare, cum ar fi ceramica sau diamantul policristalin?

A2: EDM cu sârmă necesită în mod fundamental conductivitate electrică în piesa de prelucrat, iar mașina DKD nu face excepție de la această cerință fizică. Cu toate acestea, poate tăia în mod eficient materiale cu o conductivitate mai mică decât oțelul de scule standard, inclusiv carbura de tungsten (care are rezistivitate electrică de aproximativ 10-20 de ori mai mare decât oțelul), compozitele diamantate policristaline sinterizate (care folosesc o matrice conductivă de liant de cobalt) și compozitele ceramice conductoare electric. În special pentru carbura de tungsten, monitorizarea în timp real a decalajului a generatorului de impulsuri adaptive oferă un avantaj semnificativ față de mașinile convenționale, deoarece caracteristicile de descărcare ale carburii sunt substanțial diferite de oțel și necesită o ajustare dinamică a parametrilor pentru a menține o tăiere stabilă - ceva ce mașinile cu parametri fixe nu pot face eficient.

Î3: Cât timp durează configurarea și programarea unei piese conice mari complexe pe mașina DKD?

A3: Timpul de configurare și programare depinde în mare măsură de complexitatea piesei, dar pentru o placă de matriță conică mare reprezentativă cu 8-12 orificii de perforare la unghiuri conice diferite, operatorii experimentați raportează timpul total de configurare și programare de 90-150 de minute utilizând funcțiile de importare DXF și programare automată a conicii ale controlului DKD. Acest lucru se compară favorabil cu 4-6 ore pentru aceeași piesă pe o mașină WEDM convențională care necesită selecția manuală a parametrilor, tăieri de testare multiple și programare separată pentru fiecare segment de unghi conic. Piesele din primul articol cu ​​geometrie nouă necesită de obicei o oră suplimentară pentru tăierile de verificare. După aprobarea primului articol, producția repetată a aceleiași piese necesită doar încărcarea piesei de prelucrat și rechemarea programului - de obicei 20-30 de minute per configurare.

Î4: Ce program de întreținere necesită mașina DKD și care sunt cele mai comune articole de service?

A4: Programul de întreținere al mașinii DKD este organizat în intervale zilnice, săptămânale, lunare și anuale. Întreținerea zilnică durează aproximativ 15 minute și include verificarea rezistivității dielectrice, inspectarea ghidajelor de sârmă pentru uzură și verificarea alinierii duzei de spălare. Întreținerea săptămânală (30–45 de minute) include verificări de înlocuire a filtrului, curățarea tocătorului de sârmă și a unității de preluare și lubrifierea ghidajelor liniare pe axa XY. Întreținerea lunară (2–3 ore) include inspecția completă a sistemului dielectric, verificarea calibrării axei UV și diagnosticarea sistemului de control. Întreținerea anuală efectuată de un inginer de service include calibrarea geometrică completă, măsurarea cu laser a preciziei axei și înlocuirea elementelor de uzură, cum ar fi ghidajele de sârmă, etanșările și mediile de filtrare. Cele mai frecvente articole de service neplanificate sunt înlocuirea ghidajului de sârmă (de obicei la fiecare 800–1.200 de ore, în funcție de tipul și materialul de sârmă) și înlocuirea filtrului dielectric (la fiecare 400–600 de ore, în funcție de volumul de îndepărtare a materialului).

Î5: Mașina DKD este potrivită pentru atelierele de lucru care decupează o mare varietate de materiale și tipuri de piese sau este optimizată pentru o gamă restrânsă de aplicații?

A5: Mașina DKD este potrivită pentru mediile de atelier de lucru tocmai pentru că baza de date tehnologică acoperă o gamă extinsă de materiale, iar generatorul de impuls adaptiv gestionează automat variațiile parametrilor dintre diferitele materiale conductoare. Atelierele raportează că comutarea între materiale - de exemplu, de la oțel cu matriță P20 întărit la carbură de tungsten și la titan - necesită doar selecția materialului în interfața de control, mai degrabă decât reglarea manuală a parametrilor. Principala considerație pentru atelierele de lucru este că dimensiunea mașinii DKD și capacitatea mesei de lucru îl fac cel mai productiv pe piesele mari sau complexe; pentru piese mici, subțiri, tăiate drept, care constituie o parte semnificativă a lucrărilor tipice în atelier, o mașină WEDM standard mai mică poate fi mai economică pentru a funcționa în paralel. Majoritatea atelierelor de lucru care investesc în mașina DKD o folosesc special pentru lucrările lor de format mare și cu conicitate mare, păstrând în același timp mașinile standard pentru tăierea de rutină.

Î6: Ce pregătire este necesară pentru ca operatorii să devină competenți pe mașina DKD și ce asistență oferă producătorul?

R6: Operatorii cu experiență existentă în WEDM necesită de obicei un program de instruire la fața locului de 5 zile, care să acopere funcționarea mașinii, programare, principiile de tăiere conică, managementul dielectric și întreținerea de rutină. Operatorii fără experiență anterioară WEDM necesită un program de 10 zile care să acopere elementele fundamentale EDM înainte de formarea specifică mașinii. Producătorul oferă instalarea și punerea în funcțiune la fața locului, programul de formare inițială, asistență tehnică de la distanță prin conexiunea de diagnosticare încorporată a mașinii și acces la o bază de cunoștințe online cu note de aplicație, recomandări de parametri și ghiduri de depanare. Instruirea anuală de perfecționare este disponibilă pentru operatorii care lucrează cu materiale sau aplicații noi, iar echipa de inginerie de aplicații a producătorului oferă asistență directă pentru piese provocatoare din primul articol în primele 12 luni de la instalare, ca parte a pachetului standard de punere în funcțiune.
